产品名称: HYTS200A型高速理管机
产品规格: 理管机、高速理管机、自动理管机、自动络筒理管机
产品说明:   高速理管机作为纺织厂自络筒机的下游辅助设备,将自络筒机络完纱线的205mm细纱管,按照设定的颜色、大小头及数量分类、整理成框,降低纺织厂操作工的劳动强度。本机器是集光、机、电及当今非常时髦的机器视觉系统于一身,自动化程度高,人机界面友好,操作简单方便。本机器结构紧凑、占地面积少,便于使用厂家安装使用。

HYTS200A型高速理管机的主要技术参数
  1)最高理管速度:≤3600根/小时;
  2)装机容量:0.35KW:
  3)使用压缩空气规格:输入侧压力≥0.6MPa;输出侧压力≤0.3MPa:
  4)设备外形尺寸(长)×(宽)×(高):1650×1360×1540(mm);
  5)设备重量:290Kg:

HYTS200A型高速理管机的结构

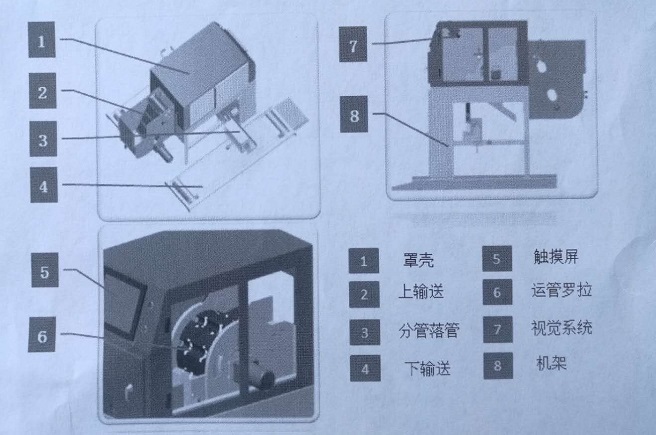

本机由机架部件、罩壳部件、上输送部件、下输送部件、运管部件、分管落管部件、气动部件、视觉成像及电气控制部件组成。如下图:
    1)上输送负责将自络筒机输送过来的空纱管及带纱纱管提升输送到运管部分。
  2)运管部件负责将输送来的空纱管及小量带纱纱管均匀分布在8等分的运管罗拉上。
  3)视觉成形系统负责将运管罗拉片上的纱管拍照成形及处理发送给各气动执行机构。
  4)分管落管部件和气动部件负责将电气控制系统处理后的纱管分别分到左、右通道及有纱通道。
  5)下输送部件将落到塑料框的纱管向固定的方向输送移动。

HYTS200A型高速理管机的安装
  1)安装机台的地坪应坚实、平整。机台占地范围内,地坪的标高差应小于10毫米。

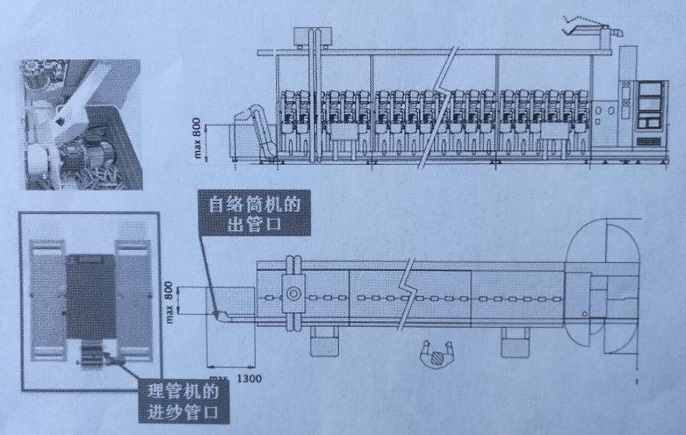

  2)将机器上输送进纱管口与自络筒机的出管口对齐,使自络筒机输送来的纱管自动吊到上输送的料框内。如下图:
  3)将下输送放到机器主框架的左右两侧,机器脚与下输送框架的上边缘平齐,调节机器的四个地脚螺丝和锁紧螺母,并用连接块链接固定。
  4)调节左右下输送光电传感器的高度,使其红色的光源对准左右塑料筐中分隔栅上的反光贴片。
  5)外接电源规格要求:3由380V+10%、50Hz±1%,3相五线,接地良好。将外接电源接到电控箱内的L1、L2、L3、N、PE端子排上。

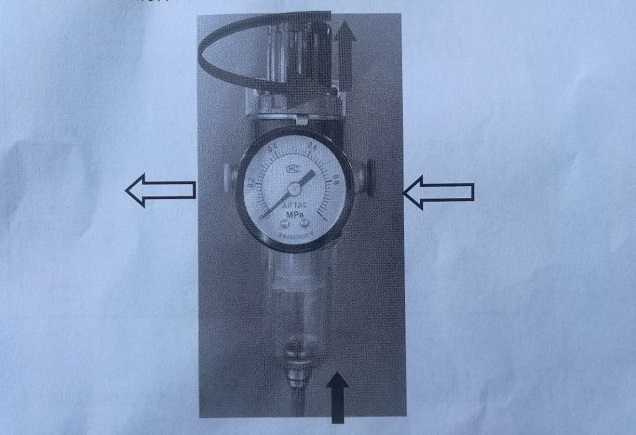

  6)气源:从自络筒最后一锭的0.8MPa的管路中接出,进入到理管机过滤减压阀的气管为8mm的外径,并将减压阀的压力调节到0.2MPa。调压力时,先将黑色的旋钮按照向上的箭头拉出,然后旋转。如下图:
